阀式真空泵

     MH-2型系列真空泵(以下简称泵)为高真空抽气泵,系油封滑式阀。能抽至1.33Pa以下之真空度,故适用于各种高真空要求。
    该泵机械运动系统是引进国际先进技术制作而成。运用世界顶尖运动技术旋转式压速空气原理并结合罗氏定律(油飞溅润滑)和牛顿惯性定律贯串一起,并使用二级双重冷却及润滑。使用动力仅为W系列(往复泵)及X系列(叶片泵)(抽速率相同)的一半,具有平稳可靠,噪音低,使用动力小及寿命长等显著特点。
泵身等主要部件均采用耐磨高矽烘密铸铁,并经表面处理和加工中心一次装夹完成,具有精度高,磨损小,维修少等特点。此真空泵广泛应用于染料化工、食品添加剂、颜料、油漆、医药、精细化工等行业,是国内真空泵行业之上乘之选。
二、产品型号及技术参数

项目参数型号

MH-2/50

MH-2/80

MH-2/80A

MH-2/100

MH-2/150

MH-2/200

抽气速率L/S

50

80

80

100

150

200

极限真空Pa

1.33

1.33

1.33

1.33

1.33

1.33

转速r/min

400

400

400

400

400

400

配套电机功率KW

4

5.5

4

5.5

7.5

11

实用耗电量h/KW

3

4

4

5

6

8

冷却方式

水油双重冷却温升≤40℃

三、结构与工作原理
MH-2系列的各种真空泵外形和结构基本相同。泵由电机经三角皮带传动到泵转子。电动机用电机板固定在泵体上。泵由泵体及内部作偏心转动的滑阀部件、半圆形滑阀导轨、排气阀门、轴等组成。

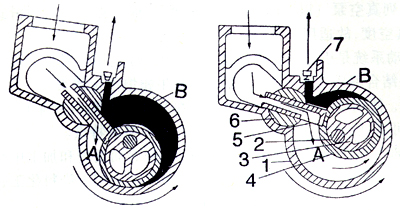

图1为其工作原理图。
泵体中有滑阀套,滑套套内装有偏心轮,此偏心轮固定在轴上,在滑阀套上装有长方形的滑阀杆,它能在半圆形的滑阀导轨中上下滑动及左右摆动,这样泵体内被滑阀套和滑阀杆要隔成A、B两室。
泵在运行过程中,A、B两室容积周期性改变,从而完成吸气和排气过程。
四、按装与调试

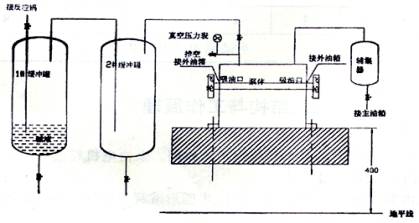

1、按装示意图

注:(1)、缓冲罐的大小根据实际情况及瓜锅的大小而定
(2)、此有安装管道,以及阀门的大小,根据真空泵的型号而定
(3)、1#缓冲罐可加碱或酸中和
2、按装尺寸(附1)
附:MH-2系列真空泵安装尺寸(单位:毫米)

型号参数项目

地脚尺寸

地脚螺栓

进排气管口直径

MH-2/50

455

230

14×4

60

MH-2/80

610

214

14×4

75

MH-2/100

750

240

16×4

90

MH-2/150

750

315

16×4

115

MH-2/200

750

315

16×4

115

3、真空泵须按装在环境清洁、通风良好、光线充足的室内,室内环境温度5-40℃,相对温度不大于90%。
4、按装基础:泵可按装在钢筋混凝土或固定工字钢上,泵底离地面约40mm(便于放油)与其他设备或障碍物之间至少应留600mm(便于检修)并应考虑便于按装真空,排气和冷却水管路。
5、按装泵时必须校准水平,然后将底脚螺丝紧固。
6、按装真空管路前对管路应进行清洁处理,以免碎片、碎屑焊渣被吸入泵内,造成损坏。
7、进气管路管径应不小于泵进气口直径,管道宜短,接头宜少,否则影响抽速。管道和接头的漏气量应控制到最小点。
另应注意被抽容器的气体量(或产气量)应与泵的抽速相适应。
8、排气管路管径不可小于泵体排气出口口径,可将管路接到室外,出口朝下,避免雨水及杂物进入泵内。
建议因环保要求,可装置油水混合物收集器(辅集器),回收混合物后进行油水分离,油可供泵继续使用。亦可多台泵连成一体,做成集灌的形式进行排气。
9、泵进油口、出油口按装须同外油箱进出口相符,并且必须按装外油箱,泵体出油口应高于外油箱油位,避免因油路不畅影响使用,造成损失。油箱本厂有供应,亦可自行设计。
10、按照电机标牌所示电压和接线方式接上电源,并建议采用保险装置以免超载,判断电机旋转方向应与泵上运转方向一致。
11、冷却水管管路与泵体夹套,冷却管路接通,控制水流出温度在40℃以下。
12、调试
(1)试车前检查各接处紧固情况,检查电气线路,检查冷却水管路是否畅通。
(2)用手缓慢转动皮带轮,检视传动部份是否正常,不可直接开动电机,以防造成损坏。
(3)打开进气管上放空阀。
(4)打开冷却水管路,看是否畅通。
(5)启动电机,注意转动方向应与泵转动方向一致。
(6)关闭放空阀,注意油位、冷却水,注意泵运转方向是否正常,有无异常声响,检查电机是否超负荷运转。
(7)缓慢打开进气阀,注意真空表是否指向正确工作压力。
(8)停车:停车时应先关闭通往真空系统的进气阀,与真空系统隔断,然后关闭电动机,并打开放空阀让空气进入泵内,最后再停止冷却水。
五、故障分析与排除

故障

原因

排除方法

真空度不高

油被污染

更换新真空泵油

密封漏气

更换轴端密封

排气阀门失灵

修理排气阀门.或更换新阀门、阀片

有大气漏入

检查真空管路,修理漏气部位

泵体内有杂物或泵部件损坏

打开泵体,清除杂物,检修处理

泵有异常噪音和剧烈振动

基础不牢固

加固基础

零部件松动或损坏

检查维修

排气阀门工作不正常

检查排气阀门,加以调整

异物落入泵内

清除异物

轴承磨损或润滑不良

检查润滑系统,更换轴承

严重漏气

检查漏气部位修理

转动障碍

电机负荷过大或保险丝熔断

找出原因,调换保险丝

有异物阻塞

清除异物

没有达到正常转速

检查三角带是否过松并及时调整

电压过低,动转方向

调整电压,调整动转方向

易损件

序号

零件名称

每台数量

1

大套

1

2

偏心

1

3

滑板

1

4

滑辊

2

5

阀片

34

6

排气阀弹簧

34

7

排气阀座

34

六、注意事项
1、如果被抽气全含有大量水蒸汽,可在进气口前按装干燥器,内装五氧化二磷、三氧化二铝、氯化钙,或冷阱或内装干冰,用来吸收或冻结气体中的水份。
2、如果被抽气体温度过高,应考虑在进气口前增设冷凝器或冷却塔,使气体温度降低,接近常温。
3、如果被抽气体含有腐蚀性或油起化学反应成份时,应在进气口前设置气体吸收与中和装置。
4、定期更换真空泵油,如油被污染变质,应及时换油,严禁使用含硫机油,可选用国产1#真空泵油。冬季亦可用46#机械油代替。
5、在室温低于5℃时应将冷却水放尽,以免冻裂泵体。
附件说明:
本厂有真空泵油水收集器(辅集器)及外油箱供应。油水收集器按装在排气口上,收集的油水可直接回收到油箱内,水及污物从排污口中排出,油可继续使用,便于节省油耗。另外此辅集器是环保部门推荐产品,无污染、无噪音,用户可自行选用。
外用油箱和辅集器用户可根据本厂情况自行设计制造。
