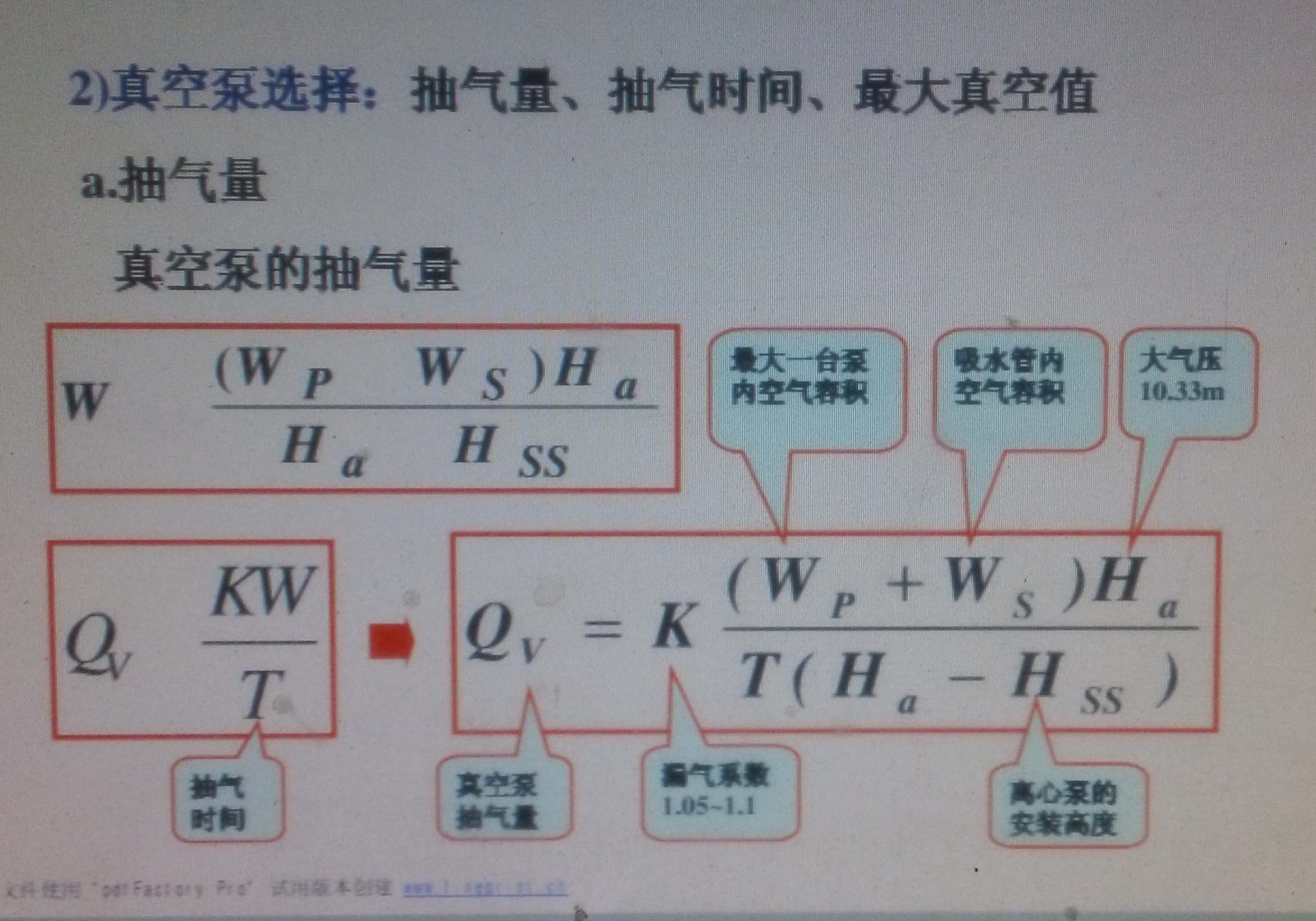

SZCZ水泵自动真空充水装置--真空泵的选择计算

SCZ自动真空引水(JS)
SZCZ水泵自动真空引水装置

SZCZ 水泵自动真空充水装置
水泵启动之前必须先充满水,地面式水泵站要实现自动化,其关键是水泵的自动充水问题。多年来国内由于水泵自动充水技术未过关,为了实现水泵站的自动化操作,都建成了半地下式自灌充水式泵站。这样既耗费了大量建设费用,又存在着水泵被淹没的危险。SZCZ水泵自动充水装置,解决了地面式水泵站水泵自动充水这个难题,给自动化操作奠定了基础。
一、装置的用途及特点
该装置用于水泵站内水泵自动充水,使所有水泵经常处于充水状态,随时可以启动任何一台水泵。用该装置可以使地面式水泵站实现自动化操作,可甩掉传统的半地下自灌充水式自动化泵站设计。因此可节省大量泵站建设费用,避免了水泵被淹的可能性,改善了水泵工作环境及操作环境,确保了水泵站的安全供水,该装置气密性能好,自动化程度高,操作方便,工作安全可靠。
二、装置的工作原理
该装置由两组真空设备(其中一组备用),一个真空箱,一个循环供水箱,一组管道阀件及一套电气自动控制配电箱组成。泵站内所有水泵顶部排气口均安装一个单向气阀,并用管道与真空箱相连。单向气阀的作用是使渗入水泵内空气可自由进入真空箱,而水不能通过此阀。真空箱上装有自动信号发生器,真空设备根据其指令自动工作。当真空箱内真空度低于下限时,发出启动信号真空设备开始工作,此时箱内真空度上升。当箱内真空度达到上限时,发出停止指令真空设备自动停止。这样真空箱内真空度始终保持在一定范围,使每台水泵经常处于充水状态,随时可以启动任何一台水泵。

真空箱容积用于容纳和调节水泵的渗气量,在一定渗气量下使真空泵的启动次数控制一定范围。可根据泵站总渗气量及水泵中心距液面高度(考虑700mm富裕量)对照技术性能表选择装置型号。
水泵自动充水装置性能表

查看实物全图>>>>

SZCZ水泵自动真空充水装置技术参数:

型号

箱内真空度MPa

允许渗气量L/H

真空设备

备注

SZCZ-0.75

-0.03~-0.09

1050~450

2BV2070

若水池较深(>6M)请选择2BV系列真空泵作为动力源.

SZCZ-0.75A

-0.03~-0.09

1050~450

2BV2071,SK-1.5

SZCZ-1.00

-0.03~-0.09

1050~450

2BV5110,SK-1.5

SZCZ-1.25

-0.03~-0.09

1750~750

2BV5111,SK-1..5

SZCZ-1.5

-0.03~-0.09

2100~900

2BV5121,SK-3

SZCZ-2.0

-0.03~-0.09

2800~1200

2BV5131,SK-3

产品性能表:
2BV全自动真空引水装置 JS简易引水真空引水装置
型 号
引水时间估算值 (分钟)
备 注
型 号
引水时间估算值 (分钟)
备 注
1212BV-25
3.8V
V=管路容积( )
121JS
3.8V
V=管路容积( )
1402BV-25
2.3V
140JS
2.3V
2202BV-25
1.3V
220JS
1.3V
1012BV-25
1.1V
1032BV-50
0.5V
1532BV-50
0.3V
