使 用 范 围


    WLW型无油(耐腐蚀)立式往复真空泵是W型卧式真空泵的更新换代产品,是获得粗真空的主要设备。由于采用全密封装置,实现了曲轴箱和汽缸的完全隔离;加上活塞环使用了自润滑材料,便实现了先进的无油润滑。由于无污水排放,所以该型真空泵特别适用于化工、医药和食品等行业的真空蒸馏、真空蒸发、真空干燥、真空浓缩、真空浸渍等工艺过程中。

主 要 特 点

(1)功率消耗小,节能效果显著;           (2)占地面积小,工作噪音低:
(3)气缸采用强制水冷,冷却效果好;       (4)采用先进的密封结构,杜绝了向外溅油等现象的产生;
(5)由于各运动部件结构合理,受力均匀,所以使用寿命长;
(6)如气缸采用不锈钢或四氟内衬时,可耐酸、碱、有机溶剂的腐蚀。


性 能 及 规 格

性能  Functions
型号  Model

WLW-50
WLW-70
WLW-100
WLW-150
WLW-200

极限压力(≤Pa) Ultimate Pressure

2000
2000
2000
2000
2000
抽气速率(L/S)  Pumping Speed
50
70
100
150
200
电动机
Motor
型号 Model
Y132M1-6
Y132M2-6
Y160M-6
Y160L-6
Y180L-6
功率(kw) Power

4

5.5

7.5
11
15
转速(rpm)  Rotational Speed

270

380

350

310

310

吸气口法兰内径(mm)
Inlet Diameter

Φ50

Φ50

Φ100

Φ125

Φ125

排气口法兰内径(mm)
Outlet Diameter

Φ50

Φ50

Φ100

Φ125

Φ125

进水管内径(mm)  Diameter

Φ15

Φ15

Φ15
Φ15
Φ15

出水管内径(mm) Diameter

Φ15
Φ15
Φ15
Φ15
Φ15

泵温升(℃) Temperature Rise

≤40

≤40

≤40
≤40
≤40

噪音dB(A) LW Noise

≤70

≤75

≤75
≤78
≤78

重量含电机(Kg) Weight

500
520

600

900

1000

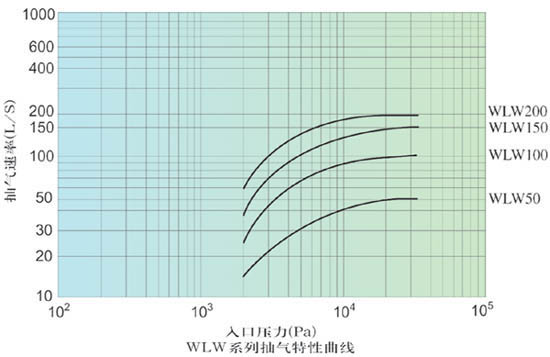

P-S 曲 线 图
