真空引水

　·工作原理

　　使用前真空罐内须加满水,当罐内的水被水泵吸

出,罐内产生负压（真空）或通过真空泵强制产生负压后，由于大气压的作用，蓄水池内的水通过吸水管进入真空罐，通过水泵源

源不断的供水或启动离心水泵。

　· 特点及使用范围

　　真空引水罐使用于无自吸功能的下吸式（水低

泵高）水泵，KG系列真空引水罐结构独特，真空

度高，从而保证了水泵较高的工作效率，代替真

空引水泵的最佳选择。

　· 容积的确定可通过下列公式计算

　　（L+H）×S≤0.14V或V≥7（L+H）×S

　　式中L――吸水管垂直高度（吸水管垂直高度不

大于6米）与水平长度之和；

　　H――真空引水罐高度；

　　S――吸水管截面积；

　　V――真空引水罐总容积。

　· 使用方法

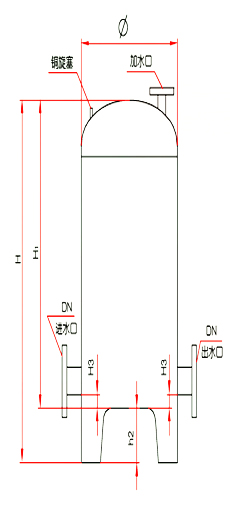

1.按图连接吸水管、真空罐、水泵、真空泵。

2.松开罐上方的铜旋塞或在此连接真空泵，并打开罐上方加水口法兰盲板，将清水加入罐内。当铜旋塞有稳定的水流出后，紧固法兰盲板，并旋紧铜旋塞。

3.确认无漏水处后，即可启动水泵，投入正常使用.

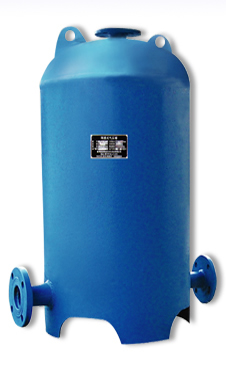

引水罐

为了达到特殊场所（如消防）对真空引（灌）水的需求，可选用我厂生产的真空引水成套设备设备，该机组既具有真空强制进水的功能，又具有在停电状态下的自动引水，是具节能、安全于一体的机电产品。咨询电话：0513-82069970，13306283108
