海门市新东真空泵 真空泵,2X型旋片式真空泵

　　用来抽除密闭容器的气体的基本设备之一。它可以单独使用，也可作为增压泵、扩散泵、分子泵的前级泵使用。

　　该系列广泛应用于冶金，机械，电子，化工，石油，医药等行业的真空冶炼，真空镀膜，真空热处理，真空干燥等工艺过程中

2X系列双级旋片真空泵技术规格

型号 2X-2 2X-4 2X-8 2X-15 2X-30A 2X-70A 极限分压强(Pa) <6x10-2(<5x10-4 torr) 极限全压强(Pa) <2.66(<2x10-2 torr) 抽速（L/s) 2 4 8 15 30 70 电机功率（kW) 0.37 0.55 1.1 2.2 3 5.5 进气口直径(mm) 25 28(25) 34(40) 36 65 80 冷却方式 自然风冷 水冷 注油量 0.35 0.55 0.6 4.2 3.2 5 重量(kg) 40 60 78 128 231 375	2X系列旋片式真空泵是用来对密封容器抽除气体而获得真空的基本设备。 　　 2X系列真空泵可单独使用，亦可作为增压泵、扩散泵、分子泵及钛泵的前级泵使用。可供真空镀膜、真空热处理、真空浇注、电子管、灯泡、热水瓶等的排气。医疗卫生和实验室，亦可配备此泵。 　　 注意：该泵不宜抽除含氧过高、有害、有爆炸性、对金属有腐蚀性、对真空油起化学反应、含颗粒尘埃的气体，也不能用来把气体从一个容器送到另一个容器作输送泵。设有掺气阀时，可抽送适量可凝性气体。



2X系列双级旋片真空泵安装尺寸：

代号	H1	H2	L1	L2	L3	B1	B2	B3	d1	d2	d3	d4	d5	d6	d7
2X-2	348	326	460	400	460	280	260	170	φ25	φ29	φ7	/	/	/	φ29
2X-4	375	360	520	480	533	300	260	200	φ25	φ28	φ11	/	/	/	φ28
2X-8	408	403	560	520	593	328	280	210	φ40	φ44	φ11	/	/	/	φ44
2X-15	540	490	775	736	792	531	495	364	φ36	G2.5"	φ14	φ7	φ70	φ85	/
2X-30A	540	540	780	730	780	500	390	340	φ63	G2.5"	φ16	φ9	φ105	φ125	/
2X-70A	692	675	908	848	908	650	530	470	φ80	G3"	φ20	φ9	φ125	φ145	/

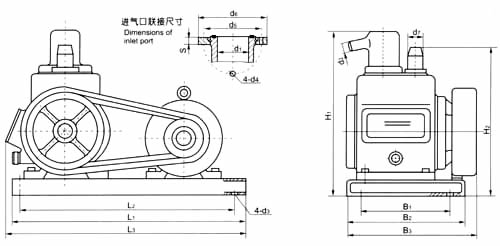

外形尺寸图









2XZ系列直联式旋片真空泵

特点：

1、转速小、体积小、重量轻。

2、设有消音装置，噪音低。

3、设有停泵防回油装置，再次启动方便。

4、设有气镇阀，可抽除少量水蒸气。

5、排气口设有油雾捕集器，可避免环境污染。

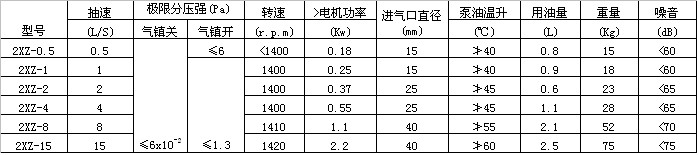

2XZ系列直联式旋片真空泵技术规格

注：1、一般情况下，所配电机均为三相异步电动机。

　　2、如需配单相电机，必须在订货时注明。

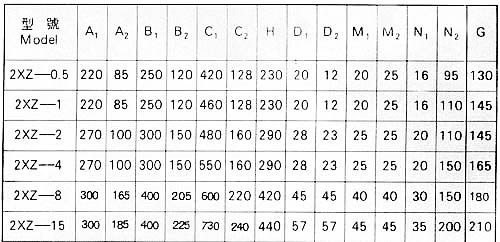

2XZ系列直联式旋片真空泵安装尺寸

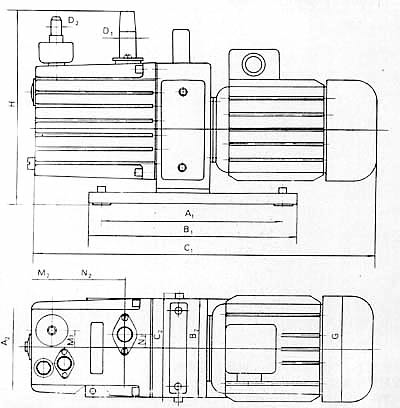

外形尺寸图
